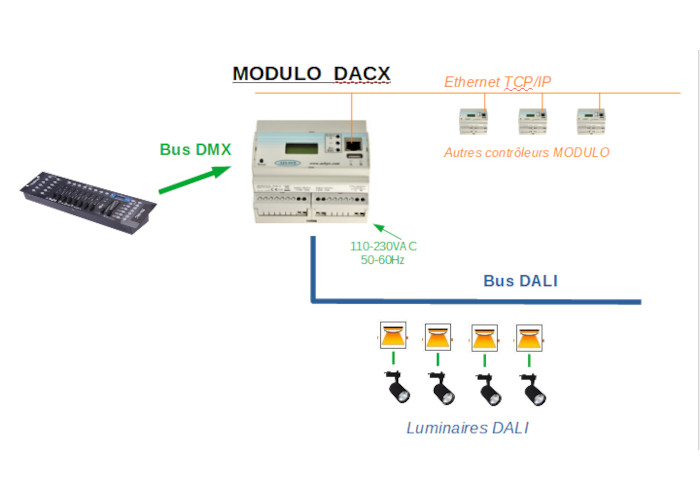

Le MODULO_DACX intègre à la fois les fonctions d'un contrôleur DALI et celles du convertisseur DMX->DALI. Le basculement d'un mode à un autre permet le pilotage à partir d'une source (console) DMX ou le pilotage DALI direct des luminaires DALI .
MODULO DACX : Contrôleur-Convertisseur DMX vers DALI pour piloter des alimentations et ballasts DALI à partir de consoles DMX

CARACTERISTIQUES GENERALES
  • Contrôleur-convertisseur d’éclairage combiné DALI et DMX

    • INTERFACE DALI :
  • Alimentation DALI intégrée
  • Commande de l’éclairage DALI : 16 groupes / 64 adresses par bus DALI
  • Prise en compte des capteurs AELSYS connectés sur l’interface DALI

    • INTERFACE DMX :
  • Interface d'entrée
  • Interface DMX isolée

    • INTERFACE RESEAU
  • Interface Ethernet/TCPIP 10/100Mbits/s
  • Intégration du protocole TCP/IP Modbus pour interface avec les GTCs/GTBs du marché
  • Possibilité de passerelle directe TCPIP/MODBUS vers DALI, et TCPIP/MODBUS vers DMX
  • Serveur Web embarqué

    • INTERFACE OPERATEUR
  • Interface opérateur/contrôleur paramétrable
  • Affichages d’informations de fonctionnement et de maintenance

    • FONCTION "CONTRÔLEUR"
  • Réalisation d’éclairages multi-zones indépendantes
  • Réalisation d’ambiances lumineuses avec transitions immédiates ou progressives, programmables par pas de 1s
  • Réalisation de scénarios dynamiques
  • Programmations journalières, hebdomadaires, annuelles, avec intégration de la fonctionnalité « horloge astronomique »
    • (programmation en fonction des heures de lever/coucher de soleil), et prise en compte ou non des changement d’heure hiver/été.
  • Possibilité de paramétrer la courbe intensité projecteur/commande

    • FONCTION "CONVERTISSEUR "
  • Conversion de la valeur d'un canal DMX en mode broadcast DALI
  • Conversion de 1 à 16 canaux DMX (sélectionnables individuellement dans la plage 1 à 512) en mode "groupes DALI"
  • Ajustement de la conversion DMX -> DALI en fonction des valeurs d'intensités minimales gérables par les équipements DALI
  • Sélection de plusieurs modes de conversion afin d’éviter le phénomène de « marches d'escalier » dû à la différence de rapidité entre le protocole DMX et le protocole DALI
  • Optimisation des trames DALI par rapport au débit et contenu des trames DMX pour une meilleure efficacité de conversion
  • Filtrage du StartCode (séparation signal DMX/RDM)

    • DIVERS
  • Boîtier rail DIN 6 modules longueur 107mm, hauteur 91mm, profondeur 62mm
  • Alimentation secteur 230Vac - Appareil Classe II
  • T° de service : 0 - 40 °C
  • T° de stockage : -20°C /+70 °C
  • Marquage CE : Conformité aux directives basse tension et CEM pour utilisation en environnement résidentiel, commercial et industrie légère
    • Avec ses 2 modes de fonctionnement ("convertisseur", ou "contrôleur"), ce convertisseur permet de piloter des luminaires DALI à partir d'une console DMX ou en mode DALI.
